SERIE ALFIL- VENTANA ABISAGRADA

Producto bajo pedido

SERIE ALFIL A71 RPT

CARACTERÍSTICAS GENERALES

  • Ancho de marco: 71 mm.
  • Ancho de hoja: 78 mm.
  • RPT con poliamida de 30 mm.
  • Acristalamiento máximo: 62 mm.
  • Espesor general: 1,5 mm.

PRESTACIONES

  • Permeabilidad al aire: Clase 4 (UNE-EN 12207:2000)
  • Estanquidad al agua: Clase 9A (UNE-EN 12208:2000)
  • Resistencia al viento: Clase C4 (UNE-EN 12210:2000)
  • Transmitancia de marco (Uh, m): 2,1 W/m2K* (UNE-EN 10077-2:2012)
  • Transmitancia de ventana (Uh): 1,1 W/m2K* (UNE-EN 10077-1:2010)
  • Índice de aislamiento acústico: Rw=39(-2;-4)dB**

*Balconera de 6,2 m2 (UVA 4/12/4/12/4 BE)
**Vidrio 6.6-15-10

SERIE ALFIL A65 RPT

CARACTERÍSTICAS GENERALES

  • Ancho de marco: 65 mm.
  • Ancho de hoja: 72 mm.
  • RPT con poliamida de 35 mm.
  • Acristalamiento máximo: 56 mm.
  • Espesor general: 1,5 mm.

PRESTACIONES

  • Permeabilidad al aire: Clase 4 (UNE-EN 12207:2000)
  • Estanquidad al agua: Clase E900 (UNE-EN 12208:2000)
  • Resistencia al viento: Clase C5 (UNE-EN 12210:2000)
  • Transmitancia de marco (Uh, m): 2,0 WirriziC (UNE-EN 10077-2:2012)
  • Transmitancia de ventana (Uh): 1,1 W/m2K* (UNE-EN 10077-1:2010)
  • Índice de aislamiento acústico: Rw=42(-2;-5)dB**

*Balconera de 6,2 m2 (UVA 4/12/4/12/4 BE) **Vidrio 8.6-20-4.4 Argón.

SERIE ALFIL A54 RPT

CARACTERÍSTICAS GENERALES

  • Ancho de marco: 54 mm.
  • Ancho de hoja: 61 mm.
  • RPT con poliamida de 24 mm.
  • Acristalamiento máximo: 45 mm.
  • Espesor general: 1,5 mm.

PRESTACIONES

  • Permeabilidad al aire: Clase 4 (UNE-EN 12207:2000)
  • Estanquidad al agua: Clase El 200 (UNE-EN 12208:2000)
  • Resistencia al viento: Clase C5 (UNE-EN 12210:2000)
  • Transmitancia de marco (Uh, m): 2,5 W/m2K* (UNE-EN 10077-2:2012)
  • Transmitancia de ventana (Uh): 1,2 W/m2K* (UNE-EN 10077-1:2010)
  • índice de aislamiento acústico: Rw=42(-2;-5)dB’

*Balconera de 6,2 m2 (UVA 4/12/4/12/4 BE)
**Vidrio 8.6-20-4.4 Argón.

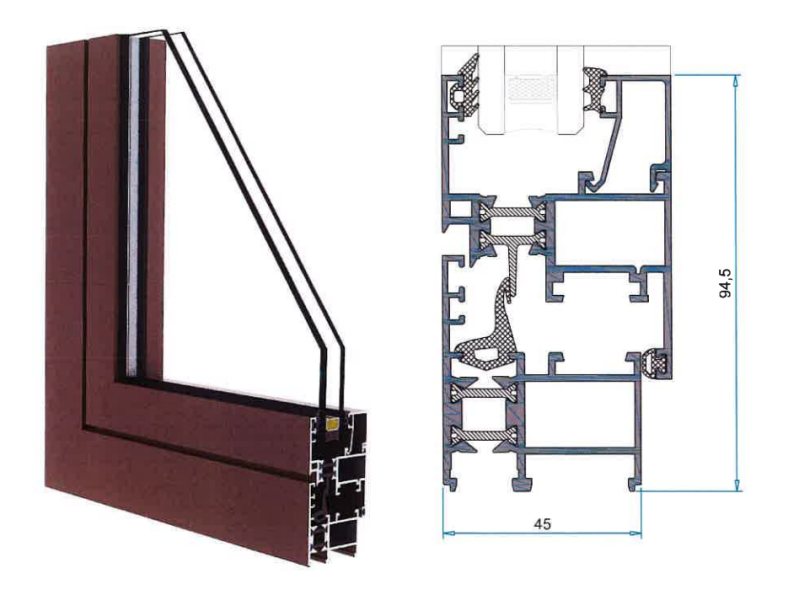

SERIE ALFIL A45 RPT

CARACTERÍSTICAS GENERALES

  • Ancho de marco: 45 mm.
  • Ancho de hoja: 52 mm.
  • RPT con poliamida de 14,8 mm.
  • Acristalamiento máximo: 37 mm.
  • Espesor general: 1,5 mm.

PRESTACIONES

  • Permeabilidad al aire: Clase 4 (UNE-EN 12207:2000)
  • Estanquidad al agua: Clase E1200 (UNE-EN 12208:2000)
  • Resistencia al viento: Clase C4 (UNE-EN 12210:2000)
  • Transmitancia de marco (Uh, m): 3,5 W/m2K* (UNE-EN 10077-1:2010)
  • Transmitancia de ventana (Uh): 2,3 W/m2K* (UNE-EN 10077-1:2010)
  • Índice de aislamiento acústico: Rw=39(0;-2)dB**
*Ventana tipo oscilo-batiente 1230×1480 de dos hojas y vidrio Uh,v=1,1 W/m2K. **Vidrio 6.6-15-10

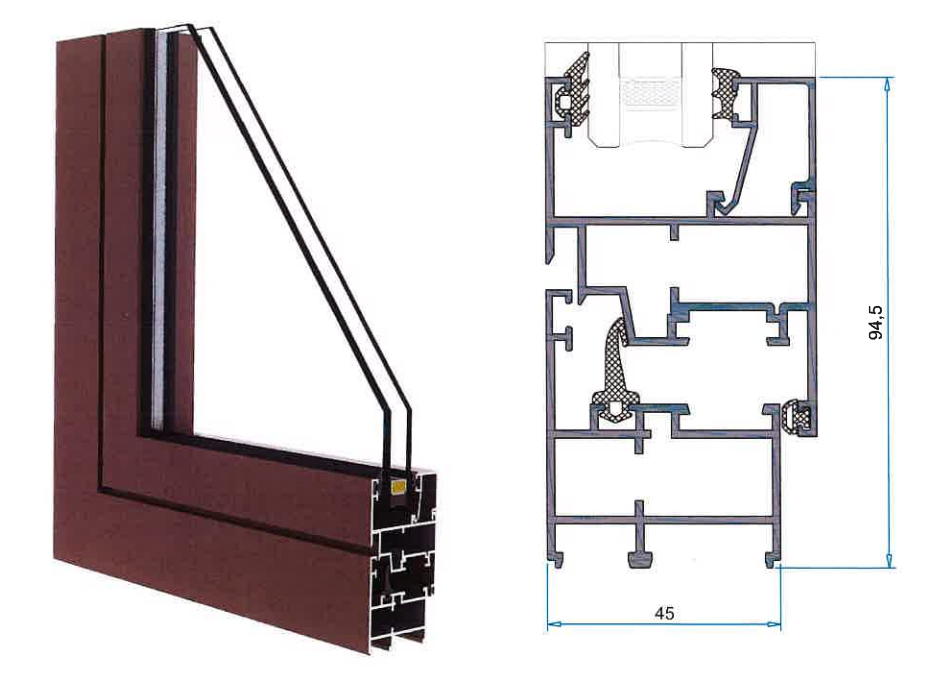

SERIE ALFIL A45

CARACTERÍSTICAS GENERALES

  • Ancho de marco: 45 mm.
  • Ancho de hoja: 52 mm.
  • Serie fría.
  • Acristalamiento máximo: 37 mm.
  • Espesor general: 1,5 mm.

PRESTACIONES

  • Permeabilidad al aire: Clase 4 (UNE-EN 12207:2000)
  • Estanquidad al agua: Clase E1200 (UNE-EN 12208:2000)
  • Resistencia al viento: Clase C5 (UNE-EN 12210:2000)
  • Transmitancia de marco (Uh, m): 7,8 W/m2K* (UNE-EN 10077-1:2010)
  • Transmitancia de ventana (Uh): 3,8 W/m2K* (UNE-EN 10077-1:2010)
  • Indice de aislamiento acústico: Rw=38(-1;-4)dB**

*Ventana tipo oscilo-batiente 1230×1480 de dos hojas y vidrio Uh,v=1,1 W/m2K.
**UNE-EN 14351-1:2006.

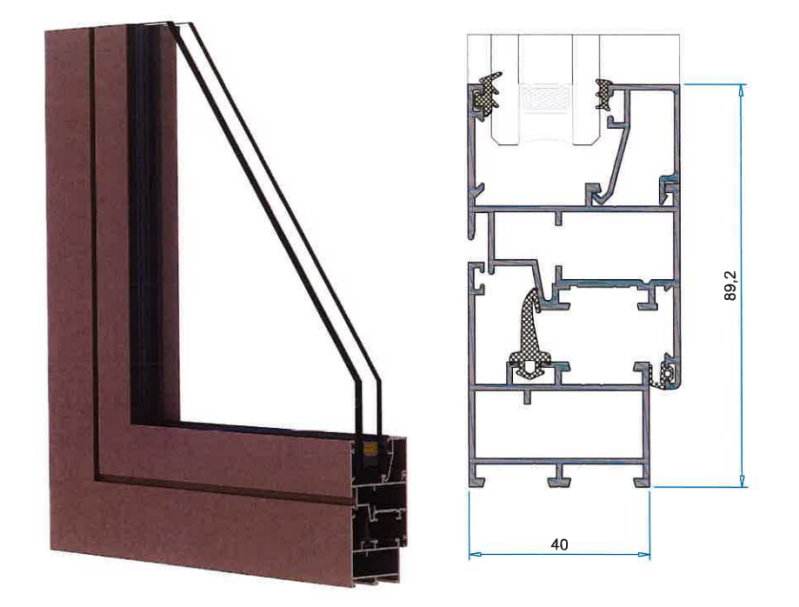

SERIE ALFIL A40JC

CARACTERÍSTICAS GENERALES

  • Ancho de marco: 40 mm.
  • Ancho de hoja: 47 mm.
  • Serie fria.
  • Acristalamiento máximo: 34 mm.
  • Espesor general: 1,4 mm.

PRESTACIONES

  • Permeabilidad al aire: Clase 4 (UNE-EN 12207:2000)
  • Estanquidad al agua: Clase E900 (UNE-EN 12208:2000)
  • Resistencia al viento: Clase C3 (UNE-EN 12210:2000)
  • Transmitancia de marco (Uh, m): 7,2 ~rine (UNE-EN 10077-1:2010)
  • Transmitancia de ventana (Uh): 3,7 W/m2K* (UNE-EN 10077-1:2010)
  • Índice de aislamiento acústico: Rw=38(-1;-4)dB**
  • Ventana tipo oscilo-batiente 1230×1480 de dos hojas y vidrio Uh,v=1,3 W/m2K.

** UNE-EN 14351-1:2006.

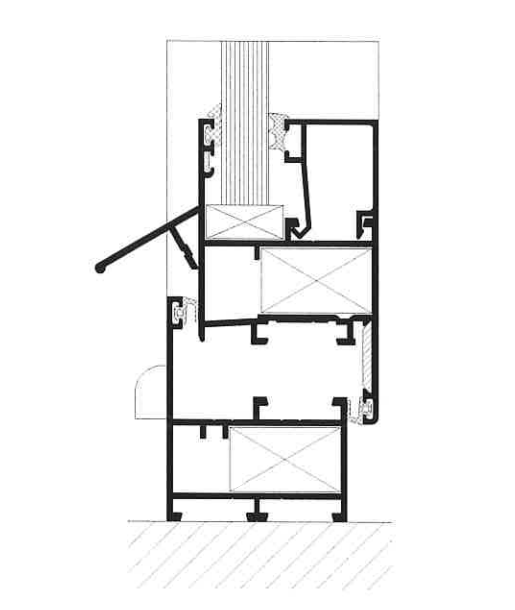

SERIE ALFIL A40 ALUTODO

Ancho cerco: 40 mm
Ancho hoja: 47 mm

  • Sistema de carpintería abisagrada con cerco de 40 mm, económica y funcional, de fabricación simple y con buenas prestaciones.
  • El cierre al aire y agua se consigue mediante un burlete en EPDM, situado perimetralmente en el cerco, auxiliado por otro colocado en las hojas. Una válvula cortavientos, situada en el cerco permite la evacuación del agua que eventualmente pudiese entrar.
  • Cámara europea estándar para alojamiento de herrajes.
  • Altura de galces de 22 mm y anchura total para acristalamiento, tanto en cercos como en ho-jas, desde 5,5 mm hasta 31,5 mm.
